| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ELECMAN |
| إصدار الشهادات: | UL |
| رقم الموديل: | RSC |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | معبأة في حزم مع أكياس منسوجة |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 10000 قطعة / يوم |
| المواد: | الكربون الصلب (Q195) | صقل الأسطح: | المجلفن بالغمس الساخن |
|---|---|---|---|
| النوع: | نوع الجدار السميك | الحجم: | 1/2 "إلى 6" |
| الطول: | 10 أقدام، 3.05 متر | الاتصال: | اتصال مترابطة |
| تسليط الضوء: | RSC سلك الكهرباء,UL6 HDG قناة الصلب الصلب,قناة RSC 2 بوصة,UL6 HDG Rigid Steel Conduit,2 Inch RSC Conduit |
||

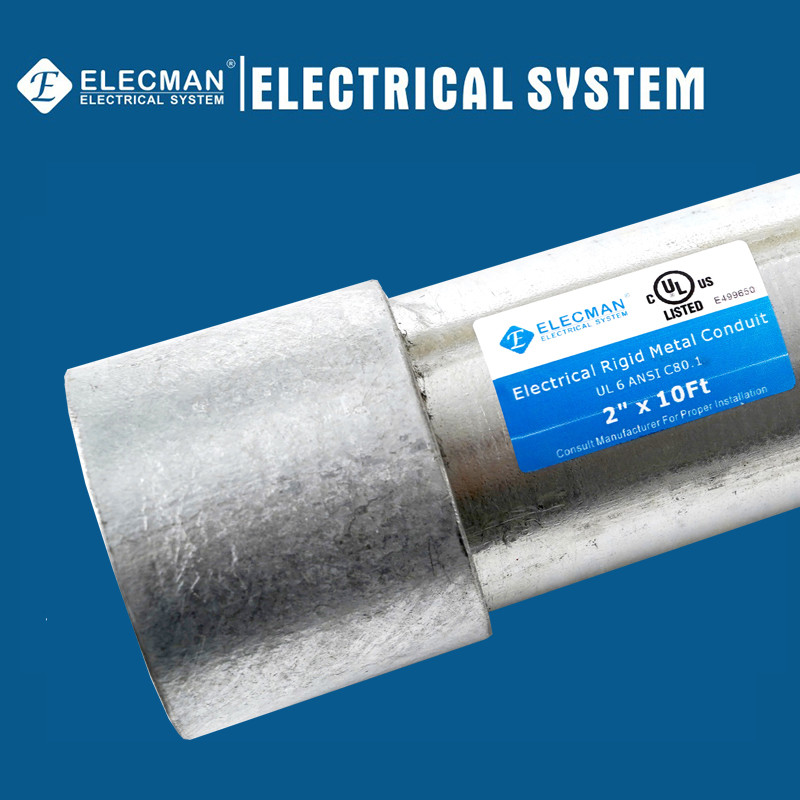

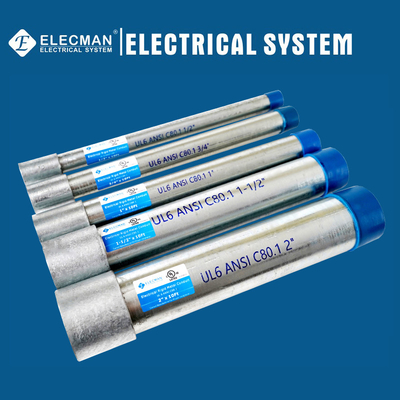

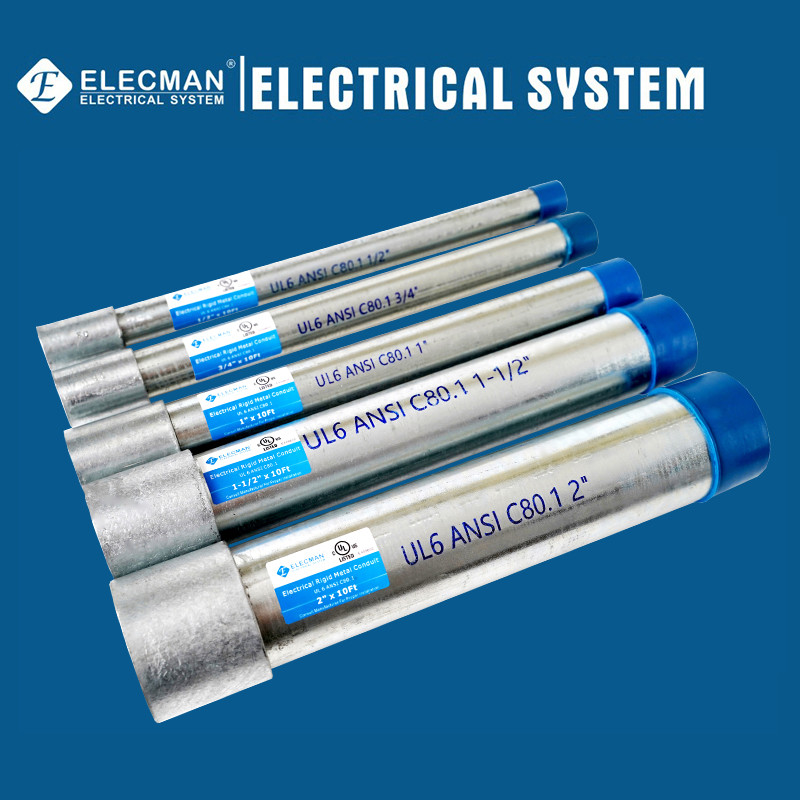

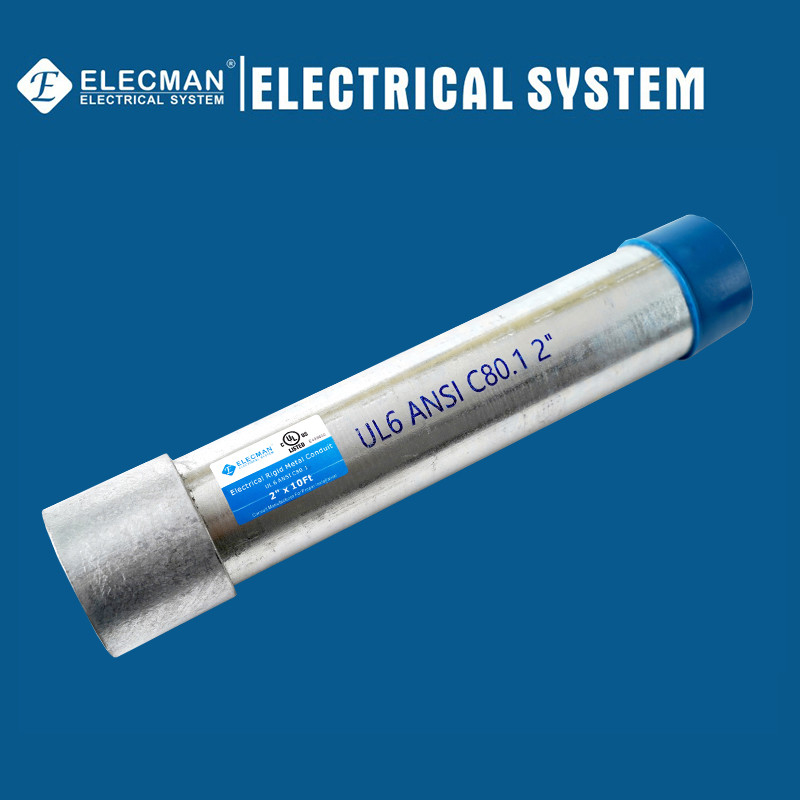

ELECMAN ®2 بوصة UL6 HDG قناة الصلب الصلب (قناة RSC) قناة كابل كهربائي
التطبيقات
ELECMAN®Rigid Steel Conduit (RSC) is a threadable raceway of circular cross section designed for the physical protection and routing of conductors and cables and for use as an equipment grounding conductor when installed with its integral or associated coupling and appropriate fittings.
الخصائص
الشهادات والامتثال
ELECMAN®UL6 الصلب الهيكلي الكربوني قناة الصلب الصلب الصلب ((قناة RSC))يجب أن يكون من فولاذ الكربون ، مصفح كهربائياً ، مصقل ويتم إنتاجه وفقًا للمواصفات التالية:
- نعم
- نعم
بيانات المواصفات
ELECMAN®UL6 الصلب الهيكلي الكربوني قناة الصلب الصلب الصلب ((قناة RSC))المدرجة في معيار UL للسلامة 6 ومصنعة وفقًا لمعيار ANSI C80.6التفاصيل يجب أن تتفق مع الجدول 1.
| الجدول 1 | |||||||
| القط # | حجم التجارة | قطر خارجية | سمك الجدار | الطول | |||
| بوصة | ملم | بوصة | ملم | القدم | ملم | ||
| RSC050 | نصف | 0.840 | 21.34 | 0.104 | 2.64 | 10 | 3050 |
| RSC075 | 3/4 " | 1.050 | 26.67 | 0.107 | 2.72 | 10 | 3050 |
| RSC100 | 1" | 1.315 | 33.40 | 0.126 | 3.20 | 10 | 3050 |
| RSC125 | 1-1/4 " | 1.660 | 42.16 | 0.133 | 3.38 | 10 | 3050 |
| RSC150 | 1-1/2 " | 1.900 | 48.26 | 0.138 | 3.51 | 10 | 3050 |
| RSC200 | 2" | 2.375 | 60.33 | 0.146 | 3.71 | 10 | 3050 |
| RSC250 | 2-1/2 " | 2.875 | 73.03 | 0.193 | 4.90 | 10 | 3050 |
| RSC300 | 3" | 3.500 | 88.90 | 0.205 | 5.21 | 10 | 3050 |
| RSC350 | 3-1/2 " | 4.000 | 114.30 | 0.215 | 5.46 | 10 | 3050 |
| RSC400 | 4" | 4.500 | 114.30 | 0.225 | 5.72 | 10 | 3050 |
| RSC500 | 5" | 5.563 | 141.30 | 0.245 | 6.22 | 10 | 3050 |
| RSC600 | 6" | 6.625 | 168.30 | 0.268 | 6.80 | 10 | 3050 |
| الملاحظات: التسامح المطبق | |||||||
| الطول: 10 أقدام ± 1/5 بوصة 3050 مم ± 5.08 ملم | |||||||
| القطر الخارجي: 1/2 " إلى 2 " ± 0.015 بوصة. ((21.3mm إلى 60.3mm ± 0.38 mm). 2-1/2" إلى 4" ± 0.025 بوصة (73mm ± 0.64mm). 5" إلى 6" ± 1٪ |
|||||||
المواد الخام
يتم إنتاج ELECMAN ® القناة الصلبية الصلبة (RSC) من الصلب الهيكلي الكربوني (Q195).
التركيب الكيميائي
يجب أن يتفق نوع الصلب والتركيب الكيميائي (تحليل الذوبان) مع الجدول 2.
| الجدول 2 | |||||||
| النوع | الدرجة | التكوين الكيميائي،٪ | طريقة إزالة الأكسدة | ||||
| ج | م | نعم | S | (ب) | |||
| أقصى | |||||||
| Q195 | - | 0.06-0.12 | 0.25-0.50 | 0.3 | 0.05 | 0.045 | F |
عملية التصنيع
يتم تصنيع ELECMAN ® القناة الصلبة الصلبة (RSC) وفقًا لعملية الإنتاج التالية:
مراقبة الجودة
كل شخص في شركة "إليكمان" يعرف عميقاً أن القيمة الأساسية لشركة "إليكمان" هي توفير منتجات عالية الجودة للعملاءمن المواد الخام إلى المنتجات، إلكمان قسم مراقبة الجودة الإشراف على كل عملية، والتأكد من كل عملية تتبع المعيار، لRSC قناة، قسم مراقبة الجودة تحتاج إلى فحص الأبعاد، خط اللحام،طلاء الزنك و ميزة الانحناء.
معلومات عن التعبئة
قنوات RSC معبأة في حزم مع كيس منسوج، يمكننا أيضا وضع الزبائن ملصق على الأنابيب، على كيس منسوج،سوف نضع ملصق كبير مع معلومات مفصلة للعملاء لتمييز الأحجام المختلفةللحصول على معلومات عن التعبئة العادية، يرجى مراجعة الجدول 3.
| الجدول 3 | ||||||
| القط # | حجم التجارة | مفرط | سمك | الوزن | التعبئة | |
| ملم | ملم | كيلوغرام | أجزاء/حزمة صغيرة | حزمة صغيرة / حزمة كبيرة | ||
| RSC050 | نصف | 21.34 | 2.64 | 3.479 | 1 | 169 |
| RSC075 | 3/4 " | 26.67 | 2.72 | 4.419 | 1 | 127 |
| RSC100 | 1" | 33.40 | 3.20 | 6.769 | 1 | 91 |
| RSC125 | 1-1/4 " | 42.16 | 3.38 | 9.472 | 1 | 61 |
| RSC150 | 1-1/2 " | 48.26 | 3.51 | 10.939 | 1 | 37 |
| RSC200 | 2" | 60.33 | 3.71 | 14.873 | 1 | 37 |
| RSC212 | 2-1/2 " | 73.03 | 4.90 | 23.184 | 1 | 19 |
| RSC300 | 3" | 88.90 | 5.21 | 29.921 | 1 | 19 |
| RSC350 | 3-1/2 " | 101.60 | 5.46 | 39.484 | 1 | 15 |
| RSC400 | 4" | 114.30 | 5.72 | 42.942 | 1 | 10 |
| RSC500 | 5" | 141.30 | 6.22 | 63.194 | 1 | 6 |
| RSC600 | 6" | 168.30 | 6.80 | 82.599 | 1 | 6 |
| ملاحظة: يمكن تعبئتها وفقًا لمتطلبات التعبئة الخاصة بالعميل | ||||||
