| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ELECMAN |
| رقم الموديل: | ES-521 |
| الحد الأدنى لكمية: | 100 جهاز كمبيوتر شخصى |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | معبأة في حزم مع حقيبة منسوجة |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10000 قطعة / يوم |
| مواد: | الكربون الصلب | صقل الأسطح: | EG / HDG / PG / مسحوق مطلي / عادي / ألومنيوم / ستانلس ستيل |
|---|---|---|---|
| يكتب: | نوع C. | بحجم: | 1-5 / 8 "* 1-5 / 8" (41 * 41 ملم) |
| أطوال قياسية: | 10 بوصات (3.05 م) و 20 بوصة (6.09 م) | سماكة: | 12 جرامًا (2.6 ملم) |
| تسليط الضوء: | دعامة القناة ذات الإطارات المعدنية c,دعامة القناة 41 X 41 c,قناة دعامة الإطار المعدني 41 X 41 |
||

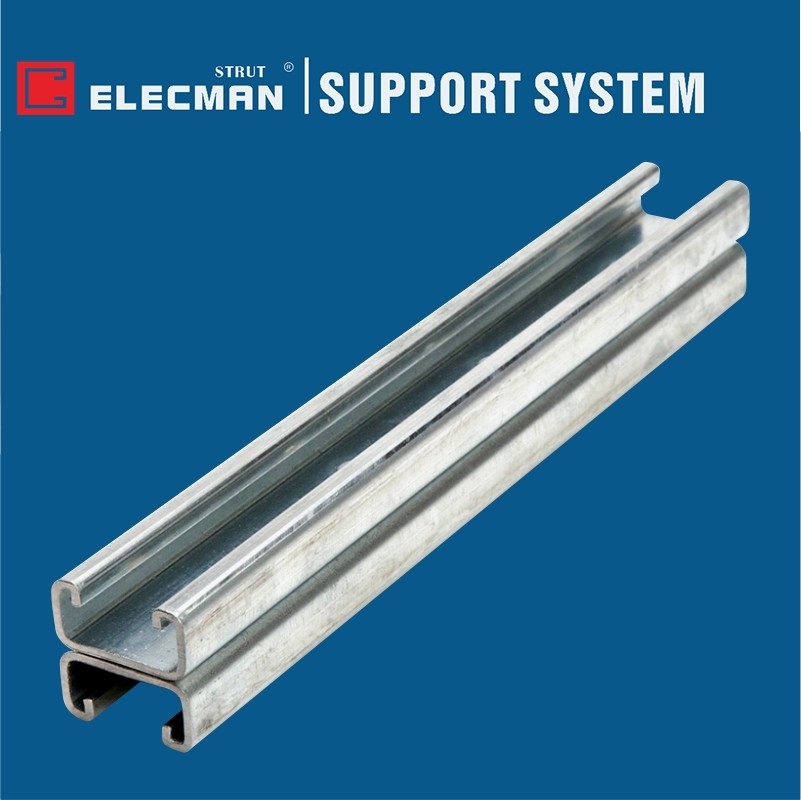

ELECMAN ® 1-5 / 8 "* 1-5 / 8" (41 * 41 مم) قناة دعامة فولاذية مجلفنة ES-521
التطبيقات
ELECMAN®1-5 / 8 "* 1-5 / 8" (41 * 41mm) قناة دعامة فولاذية مجلفنة ES-521 هي المكون الأساسي لنظام دعم قناة الدعامة لاستخدامها ليس فقط في أنظمة التهوية وتكييف الهواء والتبريد ولكن أيضًا للمكونات الأخرى التي سيتم تعليقها.
ELECMAN® 1-5 / 8 "* 1-5 / 8" (41 * 41mm) قناة دعامة فولاذية مجلفنة ES-521 مصنوعة من فولاذ كربوني عالي الجودة يتم تشكيلها باستمرار إلى أبعاد دقيقة.من خلال العمل على البارد ، تزداد الخواص الميكانيكية للفولاذ ، مما يسمح للهياكل خفيفة الوزن بتحمل الحمل المطلوب.
سمات
الميزة الرئيسية لقناة الدعامة في البناء هي أن هناك العديد من الخيارات المتاحة لربط الأطوال معًا بسرعة وسهولة والعناصر الأخرى بقناة الدعامة ، باستخدام العديد من المثبتات والمسامير المتخصصة الخاصة بالدعامات.يمكن تجميعها بسرعة كبيرة باستخدام الحد الأدنى من الأدوات والعمالة المدربة بشكل معتدل فقط ، مما يقلل التكاليف بشكل كبير في العديد من التطبيقات.يمكن أيضًا تعديل تثبيت قناة الدعامة أو إضافتها بسهولة نسبيًا إذا لزم الأمر.
بيانات المواصفات
توفر ELECMAN قناة دعامة فولاذية مجلفنة بالحجم الكامل 1-5 / 8 "* 1-5 / 8" (41 * 41mm) ES-521.
| خصائص القسم | 1-1 المحور | 2-2 المحور | ||||||
| قطة.# | وزن / قدم | منطقة | تاسعا | Sx | آر إكس | أي | سي | راي |
| LBS. | SQ.IN. | in⁴ | in³ | في | in⁴ | in³ | في | |
| ES-521 | 2.64 | 0.750 | 0.145 | 0.180 | 0.435 | 0.280 | 0.345 | 0.600 |
| أحمال الشعاع المسموح بها - تمتد بالبوصة | ||||||||||||
| قطة.# | ضغط عصبى | 24 بوصة | 30 بوصة | 36 بوصة | 42 بوصة | 48 بوصة | 60 بوصة | 72 بوصة | 84 بوصة | 96 بوصة | 108 بوصة | 120 بوصة |
| ES-521 | 1/240 | 1245 | 1190 | 990 | 850 | 745 | 595 | 495 | 425 | 370 | 330 | 295 |
| *** | *** | *** | 790 | 605 | 385 | 270 | 195 | 150 | 120 | 95 | ||
| 1.TOTAL STATIC LOAD في LBS. 2.الخط العلوي هو الحد الأقصى المسموح به من أحمال موحدة ، مما يؤدي إلى إجهاد الانحناء بمقدار 25000 رطل لكل بوصة مربعة حول المحور السيني بناءً على حالة الشعاع البسيط. 3. يظهر الخط السفلي TOTAL UNIFORM LOAD الذي ينتج انحرافًا قدره 1 / 240th من SPAN (أي: ½. Def. for 120 "Span) 4.ضرب القيم في السطر العلوي بمقدار 0.5 للحصول على تحميل مركز مسموح به عند ضغط 25000 رطل لكل بوصة مربعة.انحراف بمقدار 0.8. 5. * تحميل محدود بقص اللحام الموضعي. 6. بالنسبة للقناة المثقوبة ، قم بتقليل أحمال اللحام المحدودة بمقدار 0.75 بسبب تباعد اللحام 4 بوصة. 7. *** يتم التحكم في الحمل بضغط تصميم 25000 رطل لكل بوصة مربعة. |
||||||||||||
| تحميلات العمود المسموح بها - الارتفاع غير المدعوم للعمود بالبوصة | ||||||||||||
| قطة.# | 24 بوصة | 30 بوصة | 36 بوصة | 42 بوصة | 48 بوصة | 60 بوصة | 72 بوصة | 84 بوصة | 96 بوصة | 108 بوصة | 120 بوصة | |
| ES-521 | 15300 | 14365 | 13300 | 12145 | 10930 | 8495 | 6230 | 4575 | 3505 | 2765 | *** | |
|
1. أحمال الأعمدة هي الأحمال المحورية المسموح بها المطبقة في مركز القسم.يجب تقليل الأحمال المطبقة على وجه الفتحة من أجل الانحراف. 2. تستند أحمال الأعمدة المسموح بها المعروضة على عامل الطول الفعال K = 0.8 الممارسة الهندسية القياسية المطلوبة لتقييم الظروف الأخرى. |
||||||||||||
جمع معلومات
التعبئة مهمة للغاية ، يمكن أن تساعد التعبئة الجيدة العملاء على تحسين صورة العلامة التجارية ، كما يمكن أن تساعد التعبئة الجيدة العملاء على تخزين المنتجات جيدًا لفترة أطول.عادة ما تكون قنوات ELECMAN® Strut معبأة في حزم ، وتتوفر حزم صغيرة أو حزم كبيرة.يمكن لـ ELECMAN متابعة أي متطلبات تعبئة للعملاء.
