| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | ELECMAN |
| إصدار الشهادات: | UL |
| رقم الموديل: | EMT |
| الحد الأدنى لكمية: | 100 جهاز كمبيوتر شخصى |
| الأسعار: | Negotiate |
| تفاصيل التغليف: | معبأة في حزم مع حقيبة منسوجة |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10000 قطعة / يوم |
| المواد: | الكربون الصلب الإنشائي (Q195) | صقل الأسطح: | الساخنة انخفض المجلفن أو المجلفن مسبقا |
|---|---|---|---|
| النوع: | رقيقة الجدار غير خيوط | الحجم: | 1/2 "- 4" |
| شكل القسم: | مستديرة | اللون: | شظية |
| تسليط الضوء: | قنوات ANSI EMT,قنوات EMT مجلفنة,قناة فولاذية مجلفنة من ANSI |
||

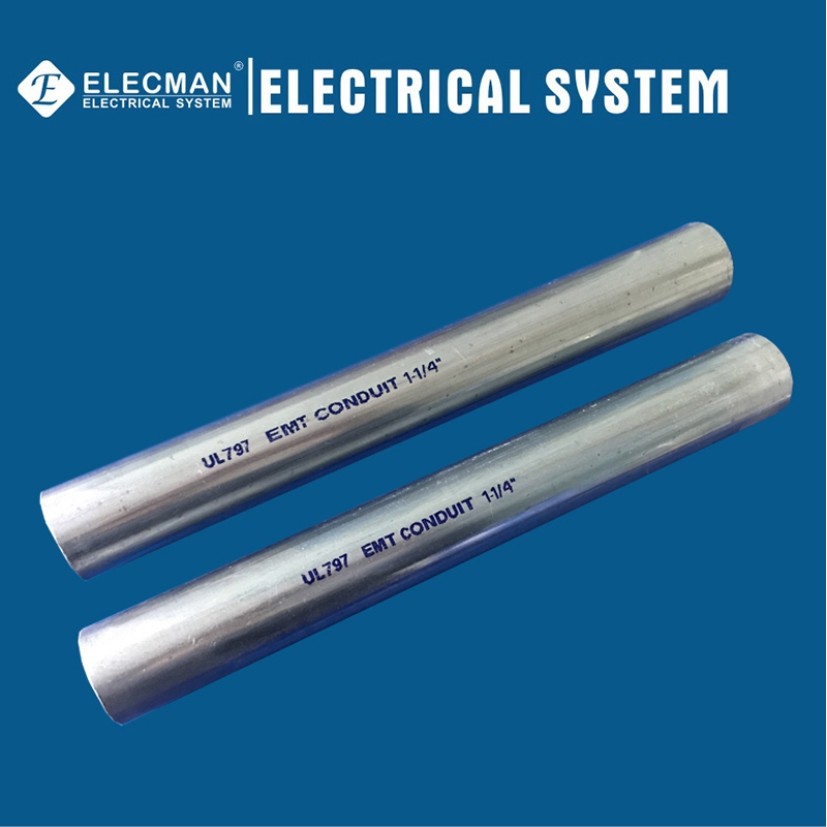

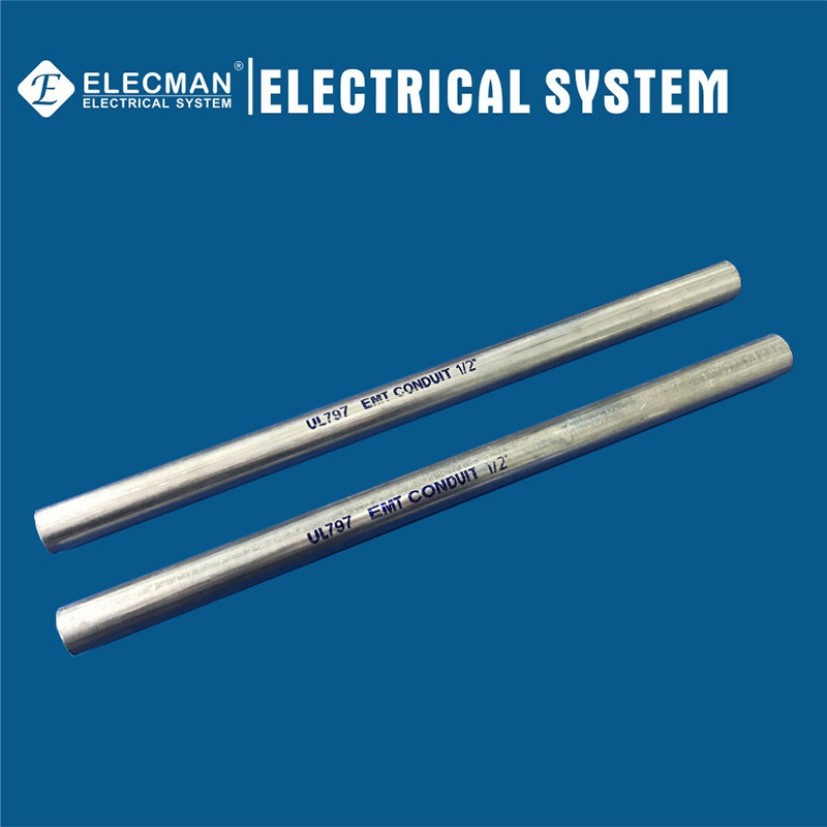

ELECMAN ®UL797 ANSI 80.3 EMT القناة القناة الكهربائية المغلفة المغمورة بالحر
التطبيق
قناة ELECMAN® UL797 ANSI 80.3 EMT قناة كابل كهربائي معدني ساخن ، وهو مسار معدني غير متداول لقطع عرضي دائري.قناة EMT هي نوع من القناة غير المرنة المعدنيةقناة EMT ذات الجدران الرقيقة ، لا يمكن أن تكون متداخلة ، وغالبا ما تستخدم مع الأدوات عن طريق اتصال المسمار. على الرغم من أن قناة EMT هي الأكثر رقيقة الجدران من الأنابيب المعدنية الصلبة ،لا يزال يوفر حماية واسعة في معظم التطبيقات، وزنها الخفيف يجعل من السهل التعامل معه و الانحناء.
يستخدم قناة ELECMAN® UL797 ANSI 80.3 EMT في المقام الأول في التطبيقات التجارية أو الصناعية.
الخصائص
الشهادات والامتثال
ELECMAN®UL797 ANSI 80.3 قناة EMT قناة كابل كهربائي معدني ساخن مطابقة للقانون الكهربائي الوطني (NEC). يجب أن تكون الأنابيب الكهربائية المعدنية من الفولاذ الكربوني ، المطاوئة كهربائياً,مصنوعة من الفولاذ والتي تم تصنيعها وفقاً للمواصفات التالية:
- نعم
بيانات المواصفات
ELECMAN ®UL797 ANSI 80.3 EMT القناة الحرارية الغطس الرصاصة الكابل الكهربائي القناةالمدرجة في معيار UL للسلامة 797 ومصنعة وفقاً لمعيار ANSI C80.3التفاصيل يجب أن تتفق مع الجدول 1.
| الجدول 1 | |||||||
| القط # | حجم التجارة | قطر خارجية | سمك الجدار | الطول | |||
| بوصة | ملم | بوصة | ملم | القدم | ملم | ||
| EMT050 | نصف | 0.706 | 17.93 | 0.042 | 1.07 | 10 | 3050 |
| EMT075 | 3/4 " | 0.922 | 23.42 | 0.049 | 1.25 | 10 | 3050 |
| EMT100 | 1" | 1.163 | 29.54 | 0.057 | 1.45 | 10 | 3050 |
| EMT125 | 1-1/4 " | 1.510 | 38.35 | 0.065 | 1.65 | 10 | 3050 |
| EMT150 | 1-1/2 " | 1.740 | 44.20 | 0.065 | 1.65 | 10 | 3050 |
| EMT200 | 2" | 2.197 | 55.80 | 0.065 | 1.65 | 10 | 3050 |
| EMT250 | 2-1/2 " | 2.875 | 73.03 | 0.072 | 1.83 | 10 | 3050 |
| EMT300 | 3" | 3.500 | 88.90 | 0.072 | 1.83 | 10 | 3050 |
| EMT350 | 3-1/2 " | 4.000 | 101.60 | 0.083 | 2.11 | 10 | 3050 |
| EMT400 | 4" | 4.500 | 114.30 | 0.083 | 2.11 | 10 | 3050 |
| الملاحظات: التسامح المطبق | |||||||
| الطول: 10 أقدام ± 1/4 بوصة. 3050 مم ± 6.35 مم. | |||||||
| القطر الخارجي: 1/2 "إلى 2" ± 0.005in. ((16mm إلى 53mm ± 0.13mm). | |||||||
| 2-1/2 " ± 0.010 بوصة (63 ملم ± 0.25 ملم). | |||||||
| 3 " ± 0.015 بوصة (78 ± 0.38 ملم). | |||||||
| 3-1/2" إلى 4" ±0.020in. (91mm إلى 103mm ±0.51mm) | |||||||
المواد الخام
ELECMAN ® يتم إنتاج الأنابيب المعدنية الكهربائية من الصلب الهيكلي الكربوني (Q195).
التركيب الكيميائي
يجب أن يتفق نوع الصلب والتركيب الكيميائي (تحليل الذوبان) مع الجدول 2.
| الجدول 2 | |||||||
| النوع | الدرجة | التكوين الكيميائي،٪ | طريقة إزالة الأكسدة | ||||
| ج | م | نعم | S | (ب) | |||
| أقصى | |||||||
| Q195 | - | 0.06-0.12 | 0.25-0.50 | 0.3 | 0.05 | 0.045 | F,b,Z |
عملية التصنيع
ELECMAN ® يتم تصنيع الأنابيب المعدنية الكهربائية (EMT) وفقًا لعملية الإنتاج التالية:
مراقبة الجودة
كل شخص في شركة "إليكمان" يعرف عميقاً أن القيمة الأساسية لشركة "إليكمان" هي توفير منتجات عالية الجودة للعملاءمن المواد الخام إلى المنتجات، إلكمان قسم مراقبة الجودة الإشراف على كل عملية، تأكد من كل عملية تتبع المعيار، ل EMT قناة، قسم مراقبة الجودة تحتاج إلى فحص الأبعاد، خط اللحام،طلاء الزنك و ميزة الانحناء.
معلومات عن التعبئة
قنوات الطوارئ يتم تعبئتها في حزم مع كيس منسوج، يمكننا أيضا وضع ملصق العملاء على الأنابيب، على كيس منسوج،سوف نضع ملصق كبير مع معلومات مفصلة للعملاء لتمييز الأحجام المختلفةلمعلومات التعبئة العادية، يرجى مراجعة الجدول 3.
| الجدول 3 | ||||||
| القط # | حجم التجارة | مفرط | سمك | الوزن | التعبئة | |
| ملم | ملم | كيلوغرام | أجزاء/حزمة صغيرة | حزمة صغيرة / حزمة كبيرة | ||
| EMT050 | نصف | 17.93 | 1.07 | 1.357 | 20 | 30 |
| EMT075 | 3/4 " | 23.42 | 1.25 | 2.069 | 15 | 20 |
| EMT100 | 1" | 29.54 | 1.45 | 3.063 | 10 | 20 |
| EMT125 | 1-1/4 " | 38.35 | 1.65 | 4.555 | 5 | 10 |
| EMT150 | 1-1/2 " | 44.20 | 1.65 | 5.281 | 5 | 10 |
| EMT200 | 2" | 55.80 | 1.65 | 6.720 | 5 | 10 |
| EMT250 | 2-1/2 " | 73.03 | 1.83 | 9.800 | 2 | 20 |
| EMT300 | 3" | 88.90 | 1.83 | 11.980 | 1 | 30 |
| EMT350 | 3-1/2 " | 101.60 | 2.11 | 15.680 | 1 | 30 |
| EMT400 | 4" | 114.30 | 2.11 | 17.800 | 1 | 30 |
| ملاحظة: يمكن تعبئتها وفقًا لمتطلبات التعبئة الخاصة بالعميل | ||||||
